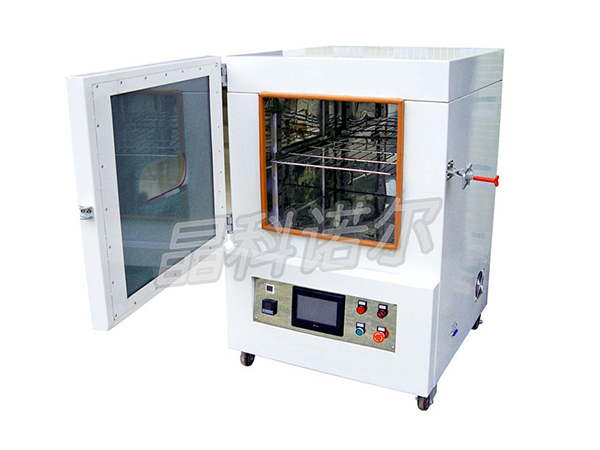

單門真空烘箱、單層真空烤箱、單層真空干燥箱
產品參數：
本產品適用于鋰電池生產過程中，電池極片及待注液電芯真空烘烤工序。采用行業領先勻溫技術，溫度波動±2℃；真空腔內-0.098Mpa可保持≥24小時；多項品質及安全保護，是確保干燥效果的理想設備。
產品特點：
A、電氣特點：
1、 溫度控制選用AISET三位式PID溫控器，控溫分辨率高。
2、 測溫探頭選用臺灣華菱特制型號，置于真空腔體后部，迅速真實反映工作溫度。
3、 三重超溫保護裝置，超過設定溫度時自動斷開加熱，確保物料及設備安全。
4、 配備定時停機功能，升溫至設定溫度開始計時，各層可獨立定時。
5、 運風風機可獨立開啟，可在停止加溫時做降溫風機使用。
6、 選用優質304不銹鋼無縫電熱管，升溫迅速，節能耐用。
B、結構特點：
1、 內腔材料為優質SUS不銹鋼，抗電池漿料及電解液腐蝕。
2、 多層隔熱材料構成封閉保溫層，阻隔熱量散失，有效解決鄰倉串溫及外壁發熱問題。
3、 箱門為雙層鋼化玻璃結構，有過壓保護功能，腔內氣壓過大時可自動調節至允許范圍。
4、 真空腔與箱門間配備特制異性硅膠密封圈，密封效果極佳。
|
項目 |
技術參數 |
|
觸摸屏 |
7.0寸彩色觸摸屏 |
|
PLC |
信捷可編程控制器 |
|
溫控器 |
上海亞泰牌PID溫控器 |
|
真空表 |
松下（日本）數顯真空表 |
|
操作界面 |
彩色觸摸屏+PID溫控器+數顯真空表；可實現自動換氣、恒溫、等動作 |
|
工作室尺寸 |
高1000mm×寬1000mm×深1500mm |
|
整機尺寸 |
高1450mm×寬1400mm×深1650mm |
|
功率 |
18KW（峰值功率） |
|
電源 |
三相380V |
|
配套氣源 |
真空：-0.095～-0.1Mpa 壓縮空氣：0.4～0.5Mpa 干燥氣體：0.1～0.2Mpa |
|
工作溫度 |
室溫～200℃ |
|
溫控精度 |
±1℃ |
|
溫度分布均勻性 |
工作室內各點溫差≤±4℃ |
|
升溫速度 |
室溫（以約25℃計）升至80℃約需28分鐘 |
|
加熱方式 |
電加熱 |
|
超溫保護裝置 |
各層均配二重機械超溫保護，分別獨立測溫 |
|
報警方式 |
報警燈+蜂鳴器開啟 |
|
工作室真空度 |
0～-0.098Mpa，保壓24小時后真空度保持≥96% |
|
壓力轉變速度 |
工作室抽真空及充氣破真空時間小于1分鐘 |
|
工作室材料 |
SUS 不銹鋼板 |
|
外殼材料 |
采用SECC鋼板，表面噴涂塑, |
